さまざまなグラフを描く (4/6)
作成:2018-02-17 09:27
更新:2018-02-17 09:27
更新:2018-02-17 09:27
■散布図の描画
多数のデータをグラフ化するのに用いられるものとしては、ヒストグラムの他に「散布図」というものありますね。これを描くのは「scatter」というメソッドです。
引数には、X値のリストとY値のリストをそれぞれ用意します。これらを元に散布図を描画します。このscaterにもラベル付き引数がいろいろと用意されています。簡単に整理しましょう。
s ――データを表すマーカー(図形)の大きさを指定します。リストとして用意することで、1つ1つのデータの点のサイズを設定できます。
c ――マーカーの色を指定します。これもリストとして用意することで、個々のデータごとに色を指定できます。
marker ――マーカーの形を指定します。これは形状を示すアルファベットを使います。用意されている値は、o, v, ^, <, >, *, 8, s, p, P, h, H, d, D, x, X といったものがあります。
linewidths ――マーカーの線の太さを指定します。
edgecolors ――マーカーの輪郭の色を指定します。

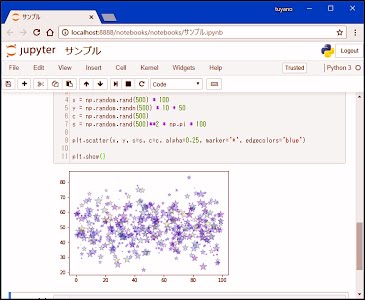

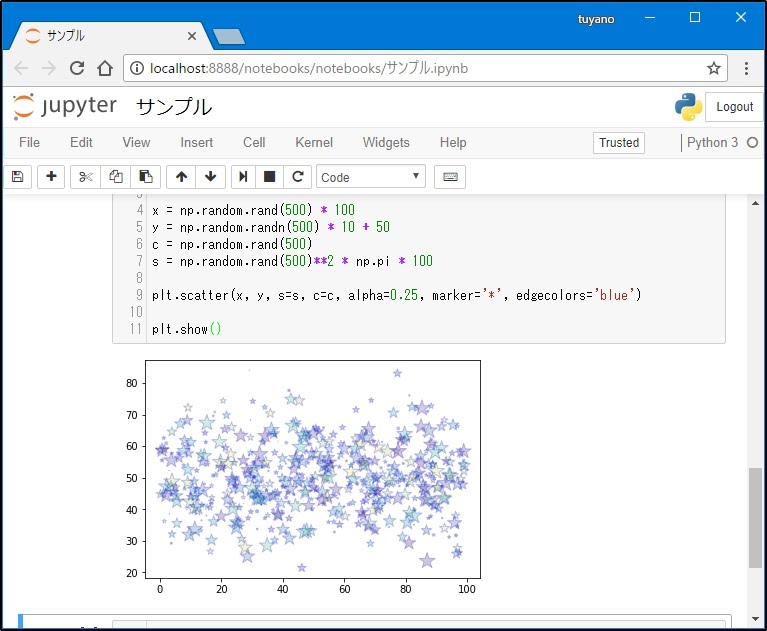

下のリスト欄に、簡単な利用例を挙げておきましょう。ここでは、星型のマーカーを使い、散布図を描いています。このグラフでは、X値、Y値、そしてマーカーの大きさ、色という4つの値を1つのマーカーで表現しています。
《matplotlib》.scatter( Xデータ , Yデータ )
引数には、X値のリストとY値のリストをそれぞれ用意します。これらを元に散布図を描画します。このscaterにもラベル付き引数がいろいろと用意されています。簡単に整理しましょう。
s ――データを表すマーカー(図形)の大きさを指定します。リストとして用意することで、1つ1つのデータの点のサイズを設定できます。
c ――マーカーの色を指定します。これもリストとして用意することで、個々のデータごとに色を指定できます。
marker ――マーカーの形を指定します。これは形状を示すアルファベットを使います。用意されている値は、o, v, ^, <, >, *, 8, s, p, P, h, H, d, D, x, X といったものがあります。
linewidths ――マーカーの線の太さを指定します。
edgecolors ――マーカーの輪郭の色を指定します。
下のリスト欄に、簡単な利用例を挙げておきましょう。ここでは、星型のマーカーを使い、散布図を描いています。このグラフでは、X値、Y値、そしてマーカーの大きさ、色という4つの値を1つのマーカーで表現しています。
(by. SYODA-Tuyano.)
※プログラムリストが表示されない場合
AddBlockなどの広告ブロックツールがONになっていると、プログラムリスト等が表示されない場合があります。これらのツールをOFFにしてみてください。
●プログラム・リスト●
import numpy as np import matplotlib.pyplot as plt x = np.random.rand(500) * 100 y = np.random.randn(500) * 10 + 50 c = np.random.rand(500) s = np.random.rand(500)**2 * np.pi * 100 plt.scatter(x, y, s=s, c=c, alpha=0.25, marker='*', edgecolors='blue') plt.show()
